オーシャンリールのパーツ製作
ドラム部

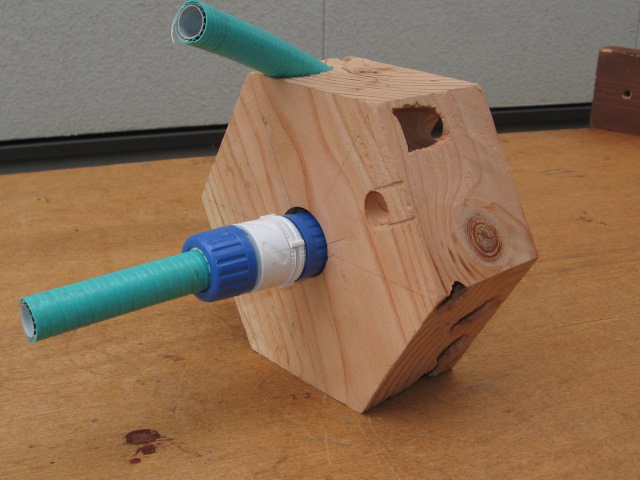

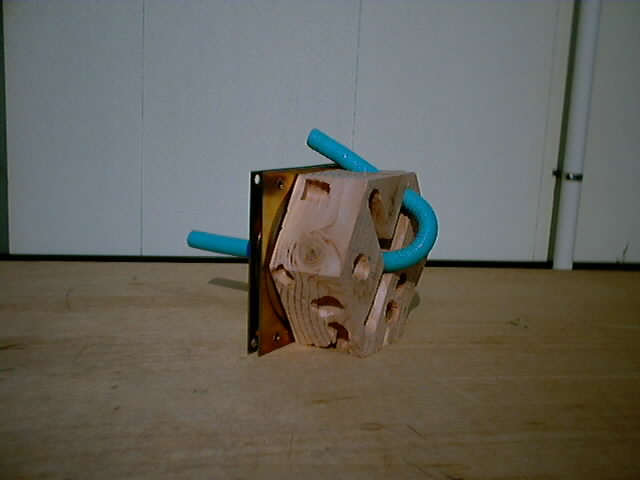

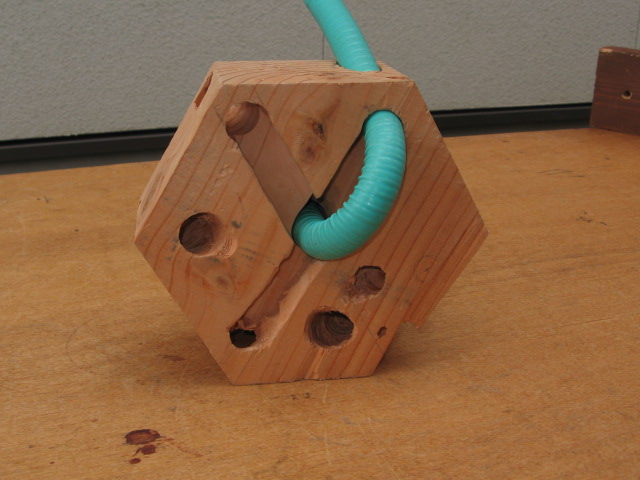

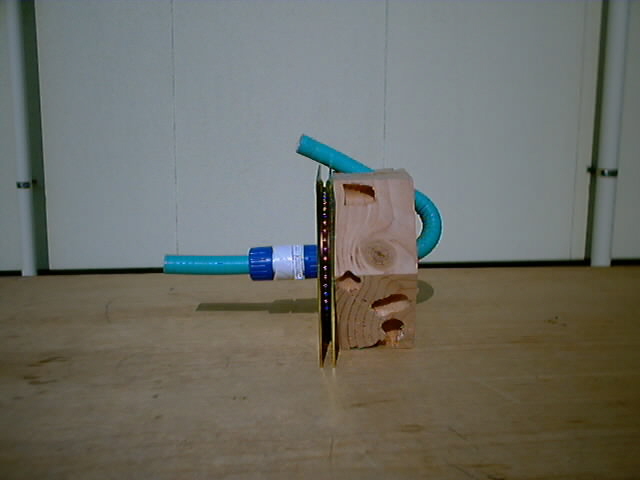

もっとも苦労したドラム部のからくりを，端材を使って説明すると次のようになります。

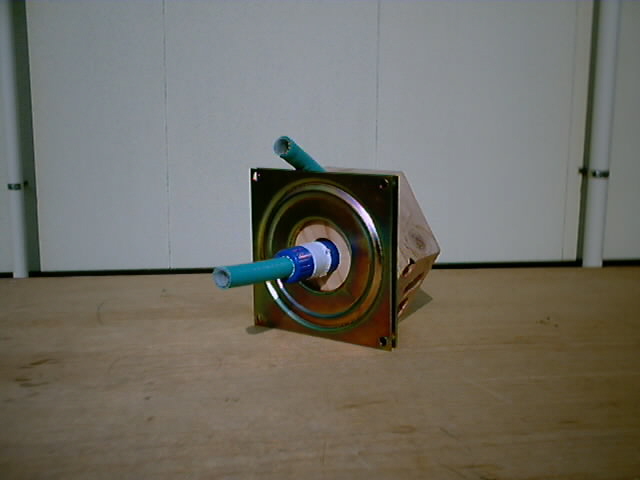

ベアリング回転盤
回転するドラムと地上に固定された本体とを接続するのは「ベアリング回転盤」と呼ばれる金具。中華料理店の円卓や回転テレビ台の底に使われています。
向い合った２枚の盤がターンテーブルのように回転しますが，軸が中空になっているので，そこをホースが貫通。
ホースジョイントには，舵輪本体の重みが一切かからない仕組みになっています。

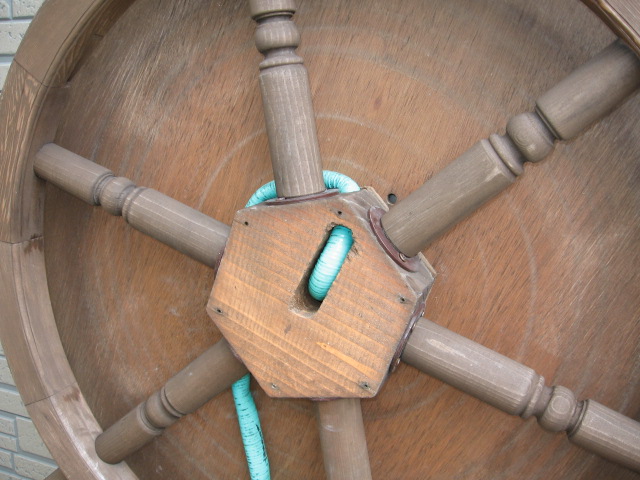

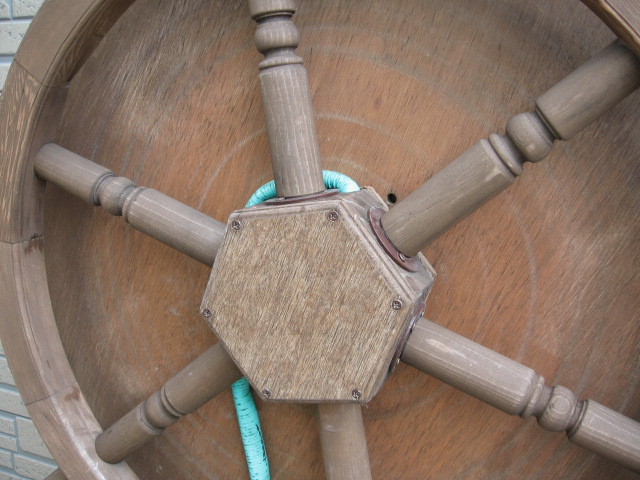

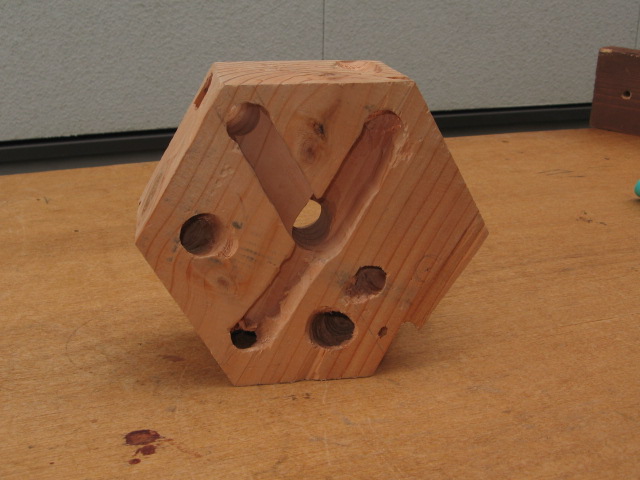

表面の巻き始めの部分
ホースガイド部
 |
 |
 |

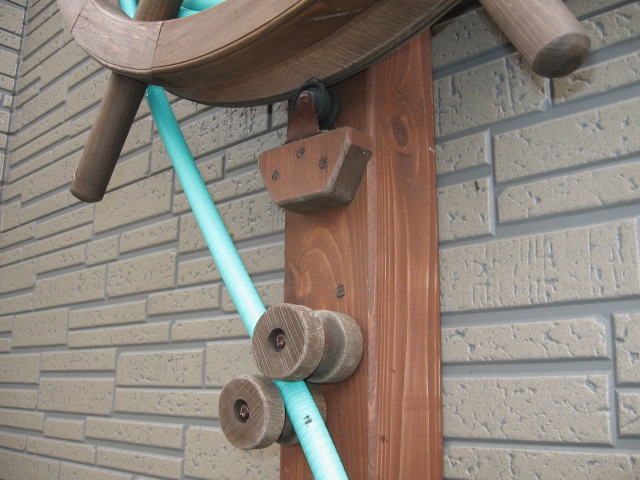

| 円盤を支え回転ブレを抑えるローラー(上)と，ホースを安定して繰り出すための木製ホースガイド(下) |

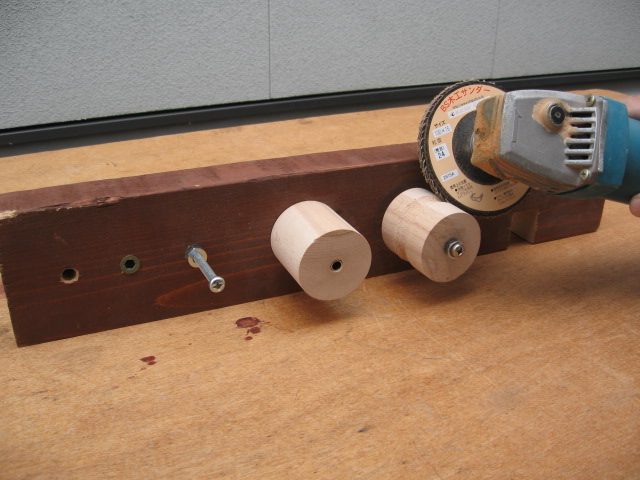

仮のロクロを仕立て，木工サンダーを当てると，うまい具合に削れてくれます。(再現シーン) |
実際の削り出し作業中(2004年12月) |
ローラー
 |

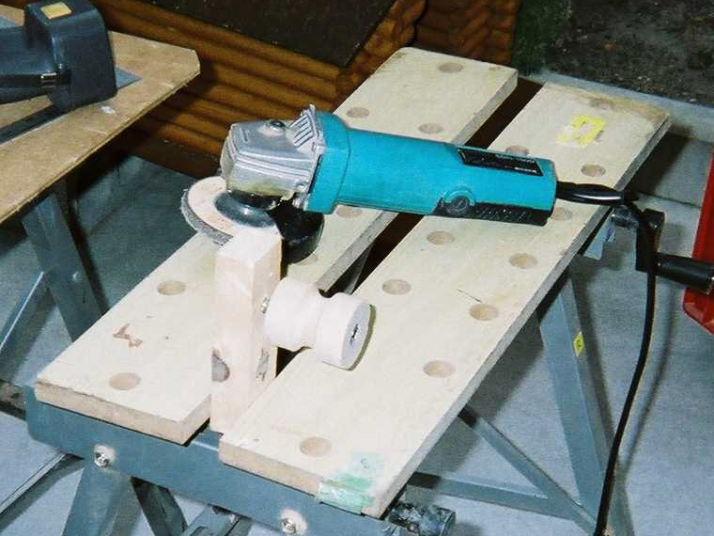

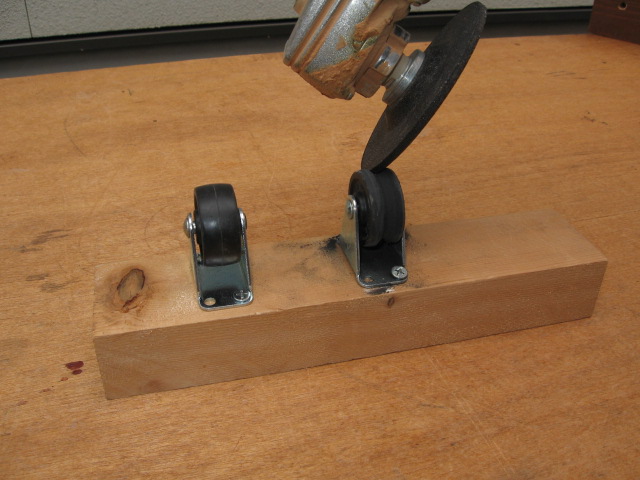

| ゴム製のキャスターに，回転するディスクサンダーを当てると，凹形になります。(再現シーン) |
