カラクリとノウハウ

おもしろカラクリの真髄を，余すところなく披露します。

ドラム部のカラクリ

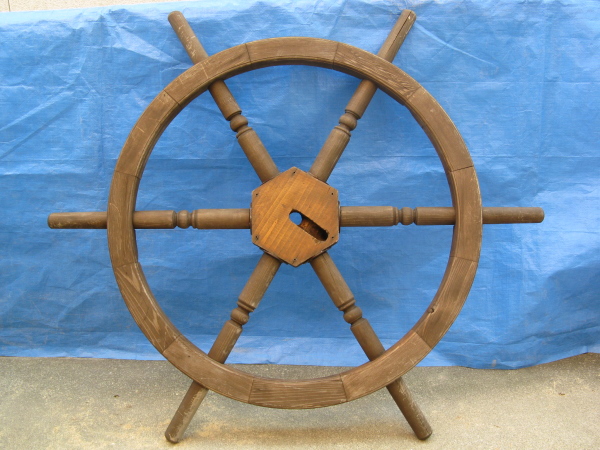

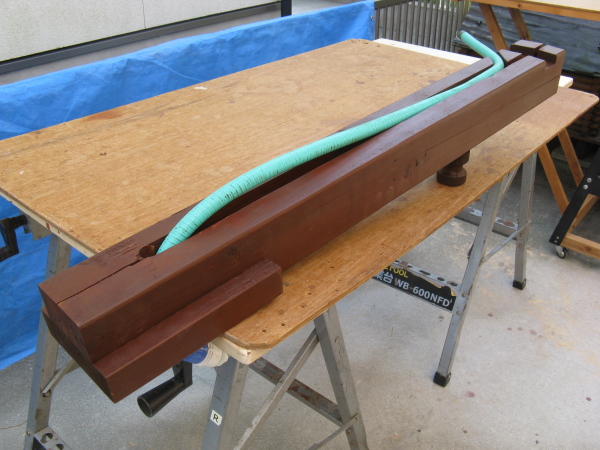

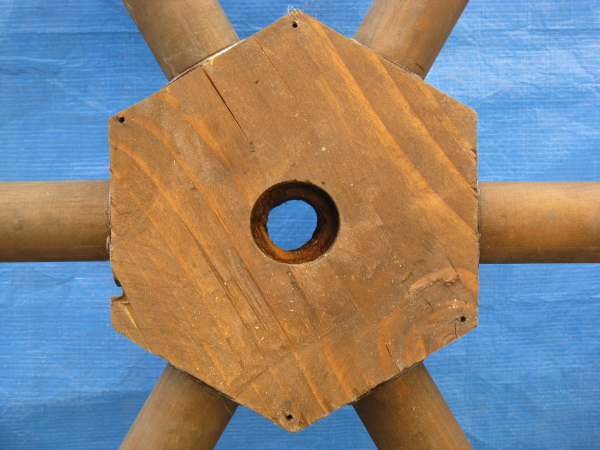

手作りの舵輪	ドラム内部には，ホースが貫通するトンネルがあります。(表)	これは「ホースジョイント」を格納するための穴。(裏)

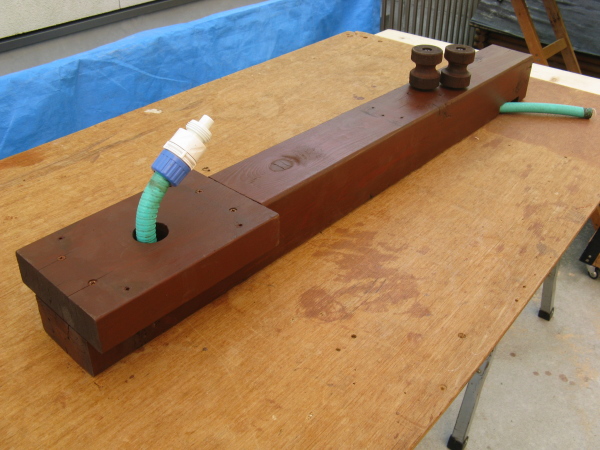

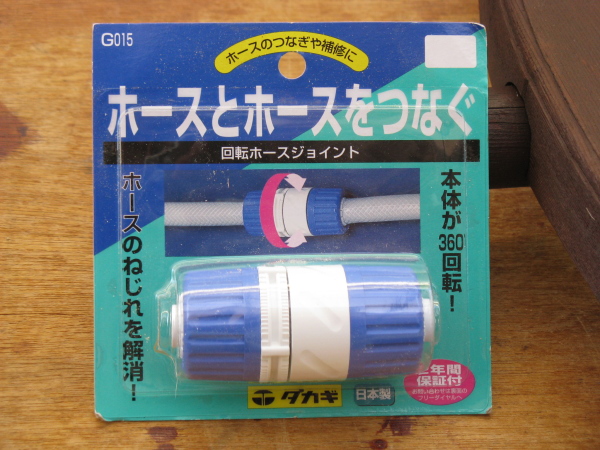

タカギの「ホースジョイント」１個400円ぐらい。 軸まわりに360度回転できるところがミソです。	柱の背面。	このような位置関係になります。

舵輪部のカラクリ

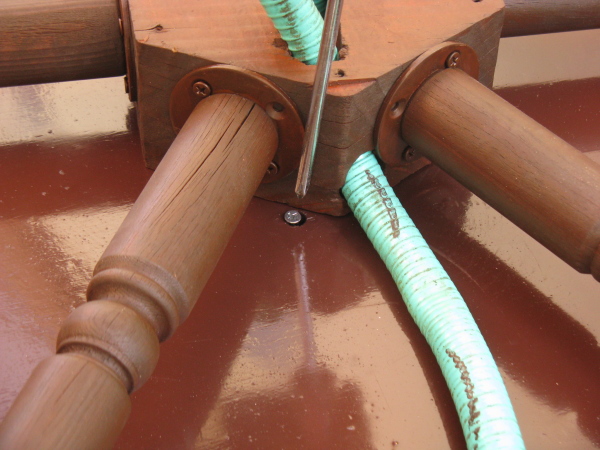

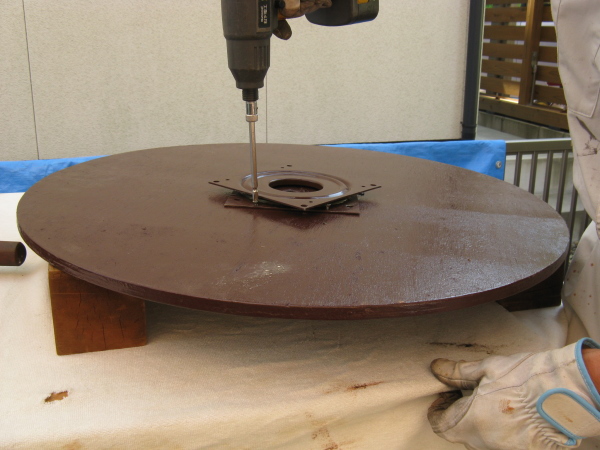

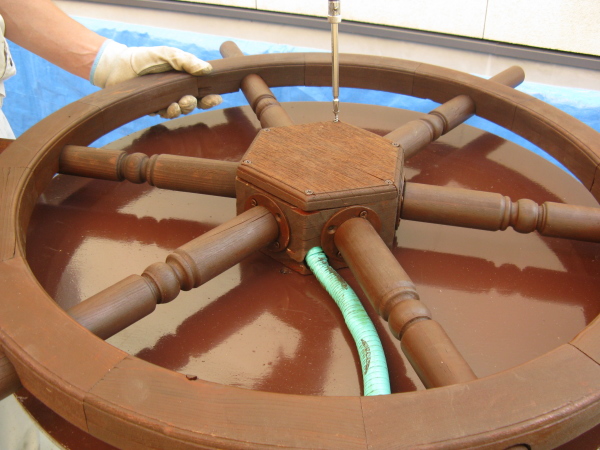

ベアリング回転盤を円盤の背面から取付け，	円盤を貫通したコーススレッドが，更にドラムに向かって貫入します。	こうして，「ベアリング回転盤＋円盤＋舵輪」のサンドイッチ構造が完成しました。

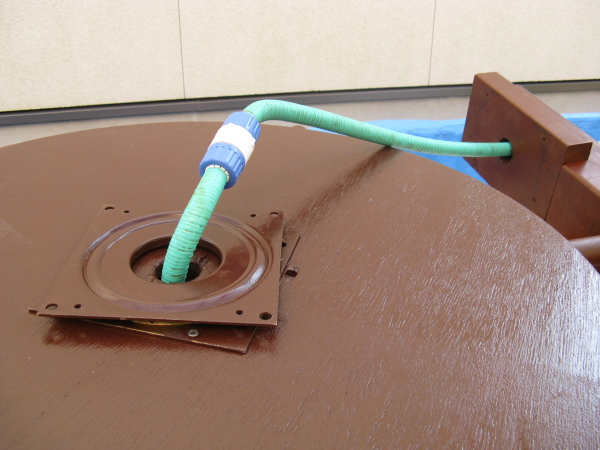

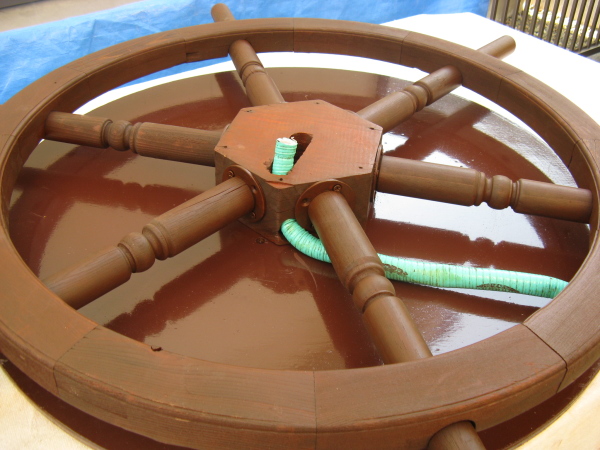

ホースの先端が，	ドラム内のトンネルを通り，	裏へ抜けて，ホースジョイントと接合します。

組立てのノウハウ

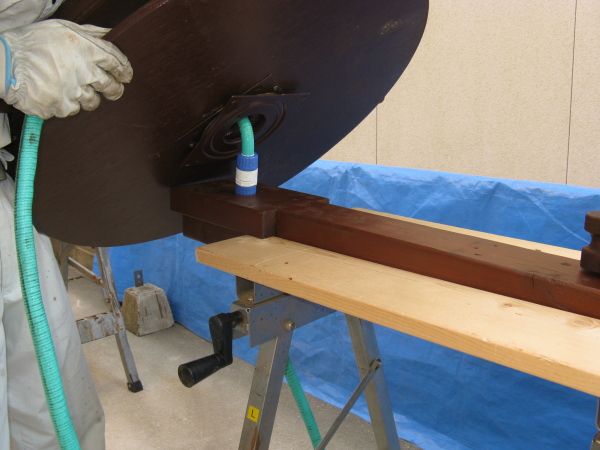

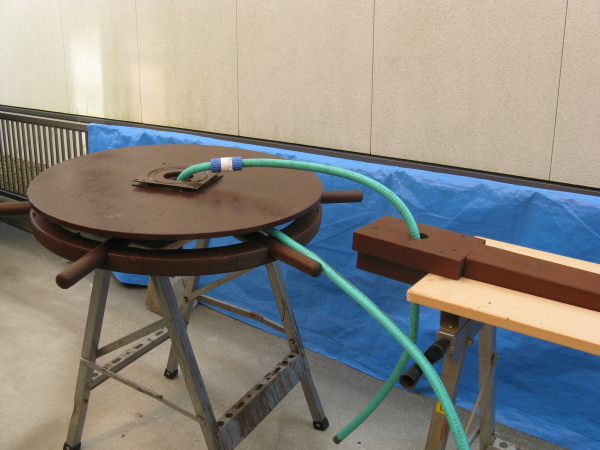

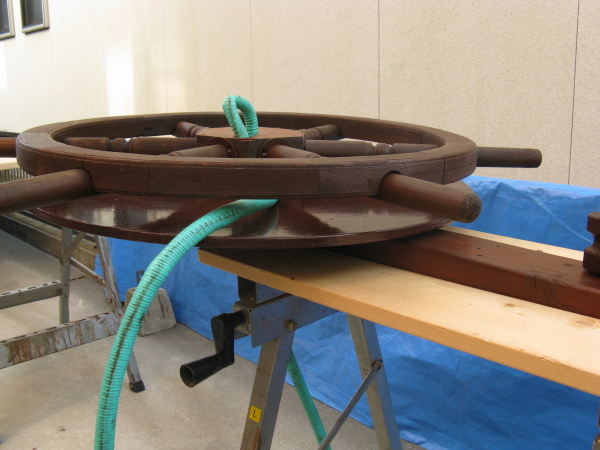

ホースがつながった状態で，	舵輪部を柱にかぶせ，	舵輪の回転軸と，柱(ホースジョイント)の固定軸を合わせます。

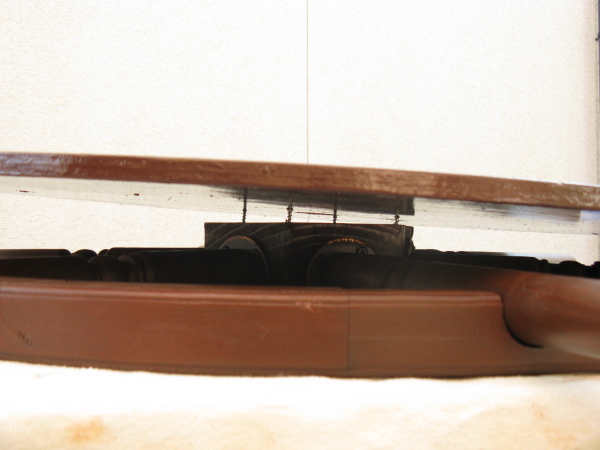

円盤に開けた小穴を通してコーススレッドを打ち，ペアリング回転盤と柱を固定。	ドラムカバーをかけます。	ゴムキャスターを円盤の縁に軽く接するように留めます。
