夏になると，我が家のキッチンの天井も熱気を蓄えます。
冷蔵庫が出す熱が，天井付近に溜まって抜けないからです。
そこで「天井付近のホットな空気のみ」を効率よく排気する小型の換気扇を自作してみることにしました。
家の壁に穴を開ける訳にはいかないので，既設の24時間換気孔(直径80mm)と薄型の冷却ファンを利用したところがミソ。
|
|
|

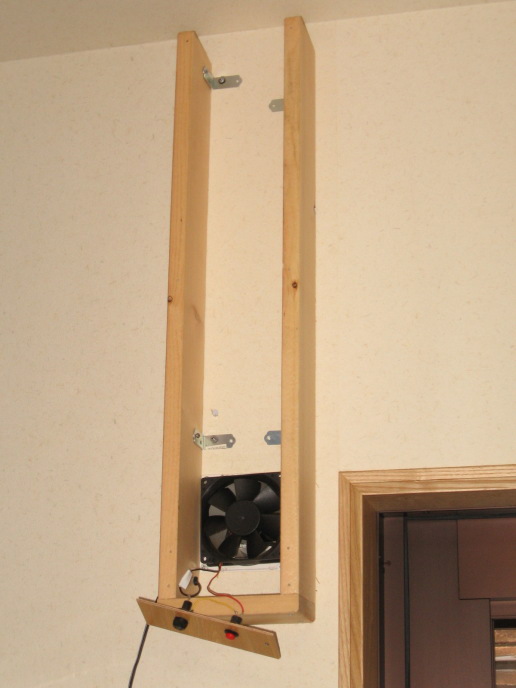

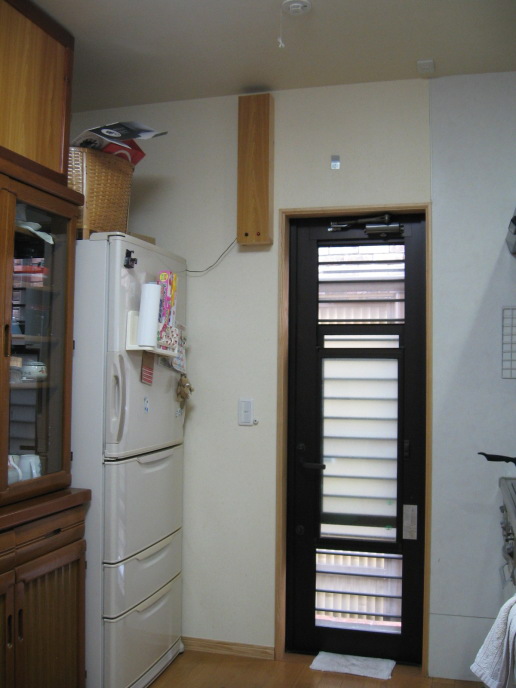

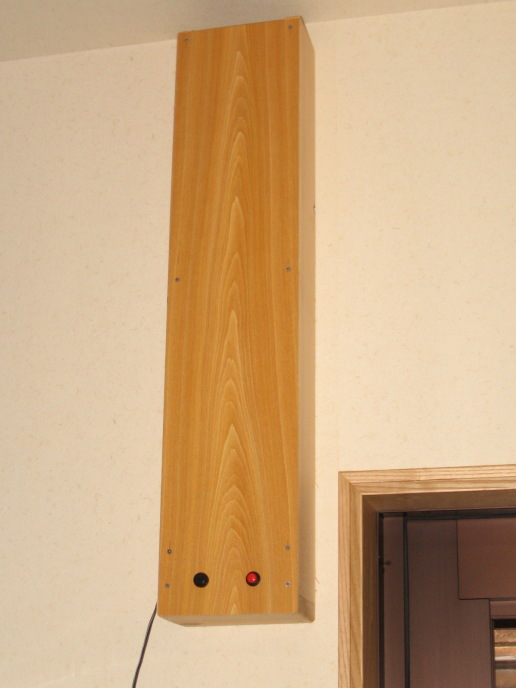

| この位置に取り付けています。 | 外観もあくまてウッディ | 内部はこうなっています。 |
 |
 |

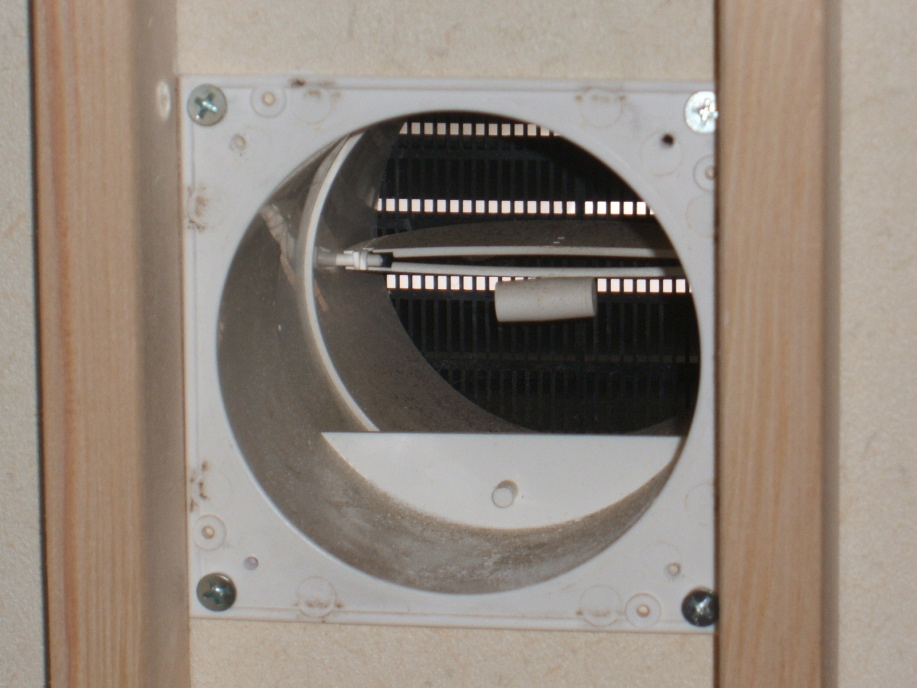

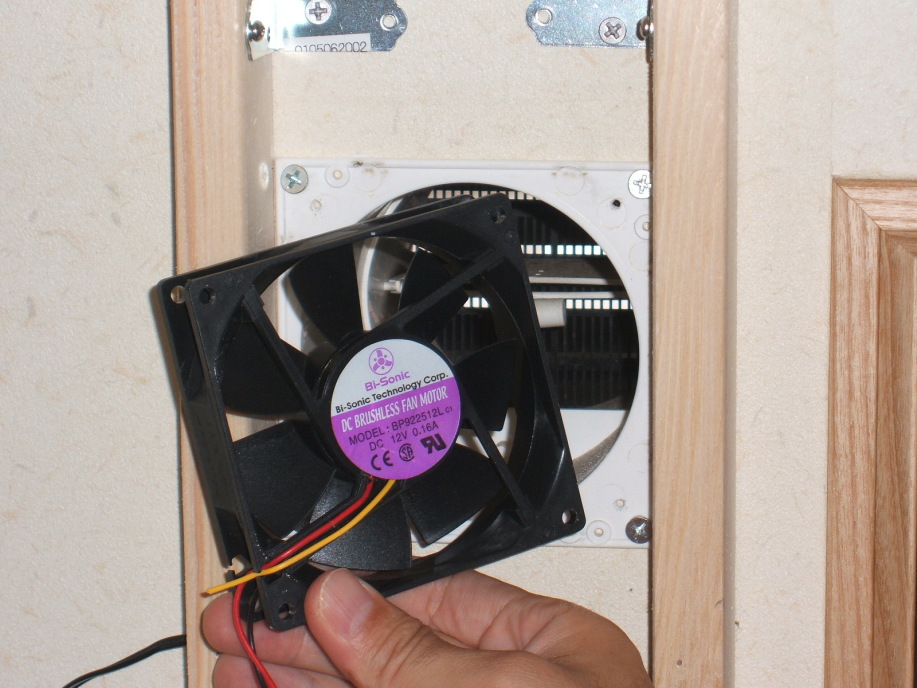

| 24時間換気システムの外気取り入れ口シャッター羽を抜くと，径80mmの穴が出現します。 | これがパソコン用の冷却ファン。直流１２ボルト，０．２アンペアで駆動します。１個１６５０円と安いパーツですが，風量は十分。詳しくは(株)ミヨシへどうぞ |
 |
 |

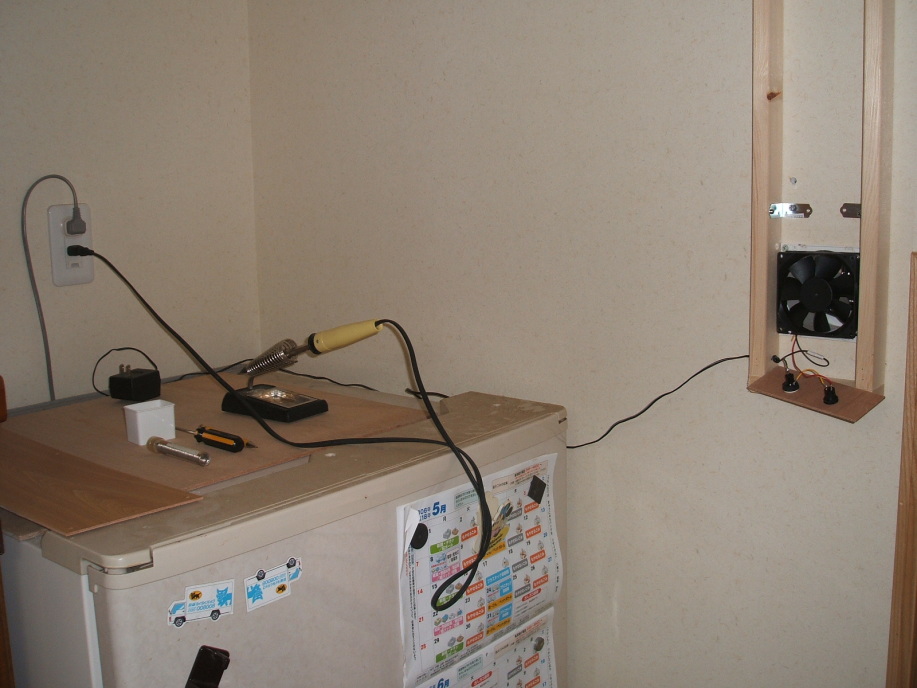

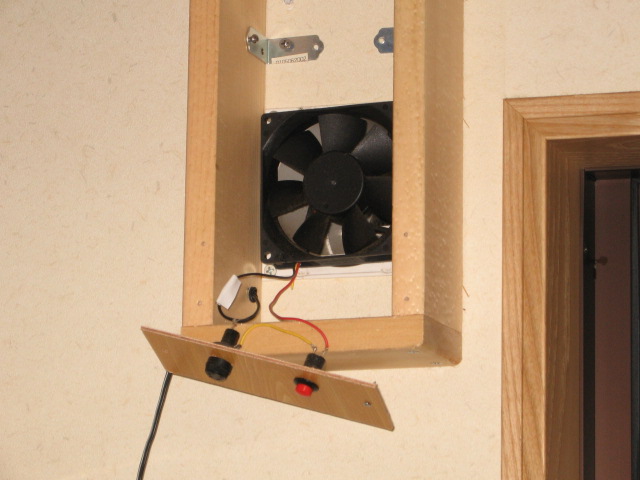

| 電源は，手持ちのDCアダプターからとっています。 | 安全ヒューズ(黒)とスイッチ(赤)とを配線 |
