このページの写真は作成時(2004年12月)のものです。カメラ内部に光が入って銀塩フィルムが感光してしまいました。
より鮮明な画像による作り方の説明は，2009年5月にオーバーホールしたときの 円盤の製作 と カラクリとノウハウ にあります。
|
|
|

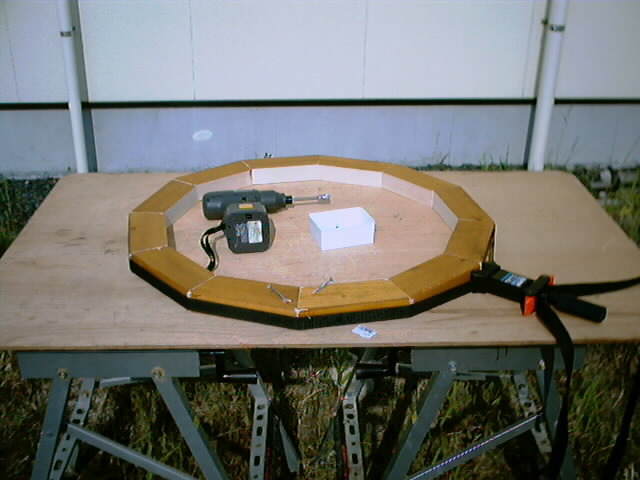

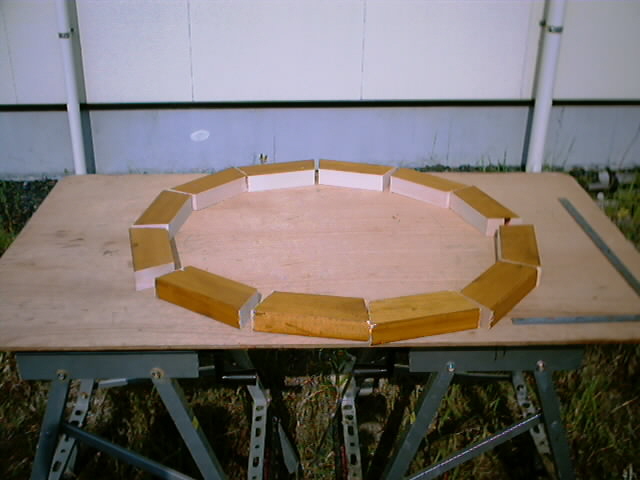

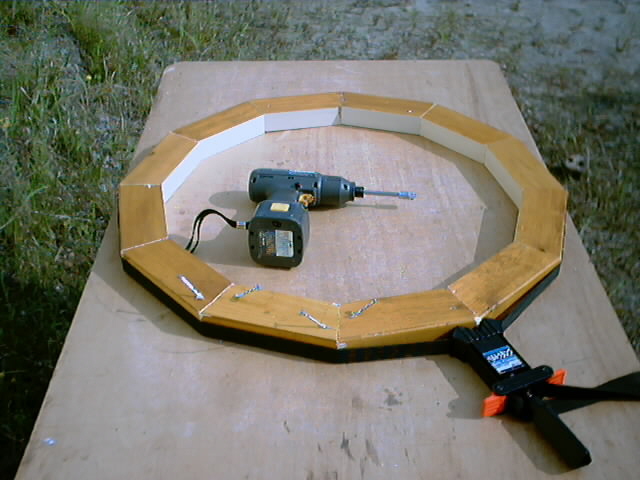

| ２×４材を１２角形になるように切り出したところ。(再現シーン) | ベルトクランプで締めながら， | コーススレッドを斜めに打ち込んで留めます。 |
|
|
|

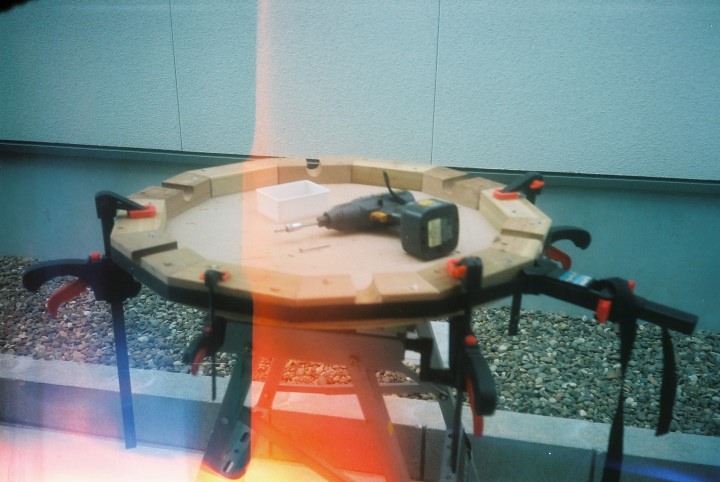

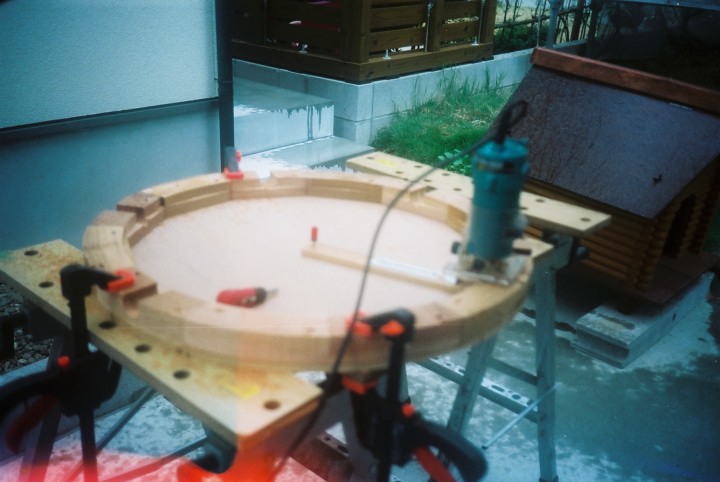

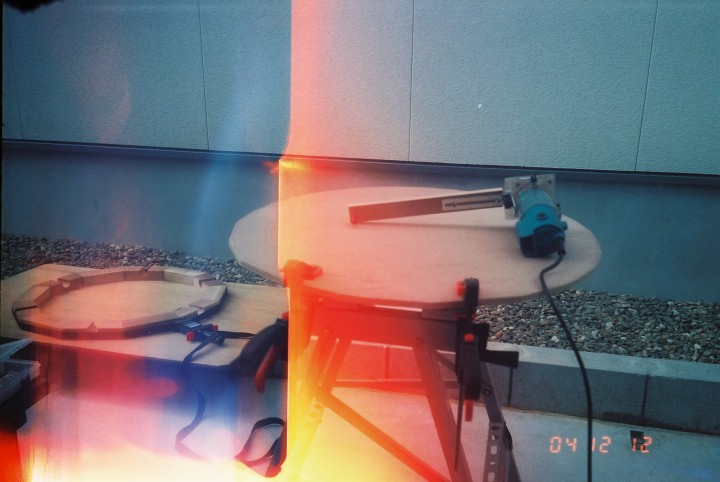

| コンパネ板を丸く切り出します。トリマーに腕木を取り付け，ぐるぐる廻すと簡単。 | このコンパネ板の上に，上のリングを，芯を合わせて乗せます。 | 腕木を取付けたトリマーをぐるぐる廻して，リングの外側と内側を丸く削っていきます。 |
 |
 |
 |

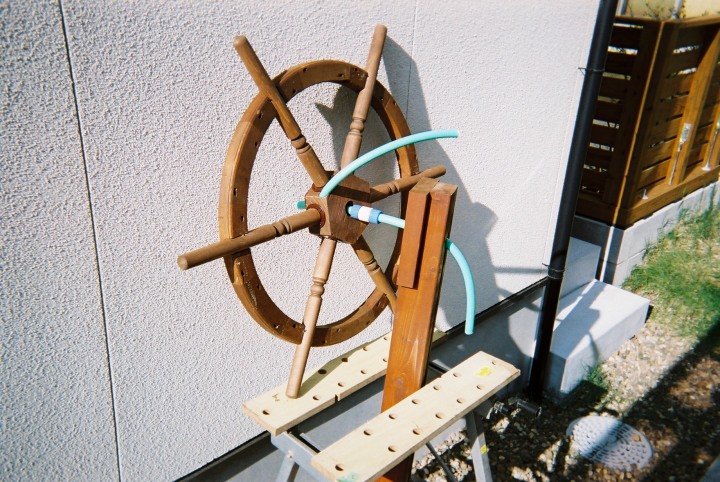

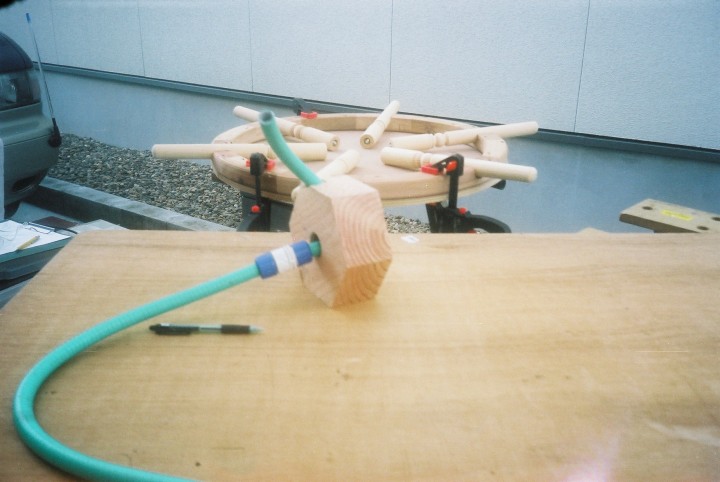

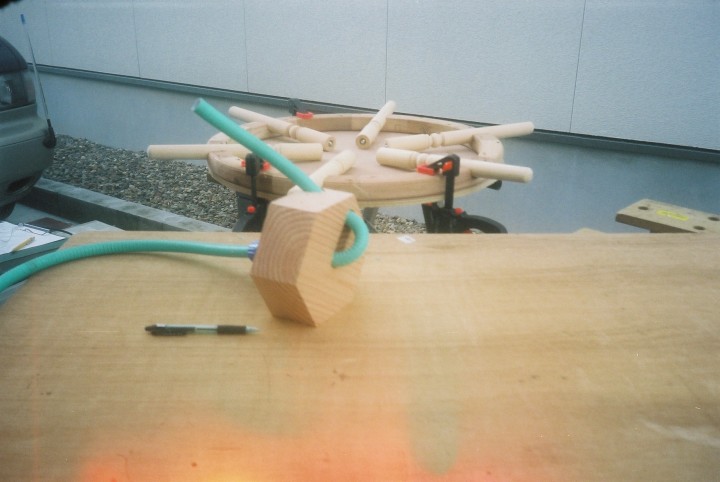

| 写真奥は，舵輪を仮組みしているところ。 | 軸部の六角ブロックの中には，ホースが巡るトンネルが穿ってあります。 | 組み立て中 |
